7498011211 SMT RJ45 Connector 1x1 Tab-Down 10 / 100Base-T MIC26023-5134W-LF3 PHCONN

Informação Básica
Lugar de origem: Guangdong, China
Marca: PHCONN
Certificação: ISO9001,SGS,UL,CE,REACH
Número do modelo: RMT-462A-12F6-GY Rev.A0
Quantidade de ordem mínima: 5000pcs
Preço: Negotiable price
Detalhes da embalagem: 100 PCes em 1 bandeja, bandeja 36 (2500pcs) na caixa; pacote do vácuo, caixas na caixa
Tempo de entrega: 3-30 dias do trabalho
Termos de pagamento: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Habilidade da fonte: 5000000pcs/week
Informação detalhada
Aplicativo: PWB, trabalhos em rede, telecomunicações, sinal Cor: Preto/White/OEM
Material: Bronze de fósforo Pin: 8pin
palavras-chaves: soquete fêmea de rj45 connector/rj45 connector/rj45 jack/rj45 Alojamento: Plásticos termoplásticos
Resistência de contato: 50 ohms de Milli avaliação da tensão: 125vac
Realçar:

Conector de 7498011211 SMT RJ45

,

Conector Tab Down de SMT RJ45

,

MIC26023-5134W-LF3 PHCONN


Descrição de produto

21.6mm 10P10C RJ45 magnético Jack Single Port Ethernet Stacked com protetor





Especificações



Número da peça

Fabricante

Número da peça

Fabricante Descrição
RMT-462A-12F6-GY Rev.A0 RMT-462A-12F6-GY Rev.A0 PHCONN 21.6mm 10P10C RJ45 magnético Jack Single Port Ethernet Stacked com protetor

Série Tipo do conector Aplicações Montando o tipo
Os conectores, interconectam Fêmea de PHC RJ45 10/100 de /1000 Mbps Placa da inserção

Orientação Terminação Cor do diodo emissor de luz Proteção
O lado do ângulo de 90° (direito) entra Solda G/Y Protegido





Elétrico:



1. O magnetics interno é 100% testado eletricamente para a funcionalidade pela exigência IEEE802.3

2. Elevado desempenho para a supressão máxima do IEM

3. 350uH OCL mínimo com a polarização 8mA atual

4. Avaliação atual 1,5 ampères

5. Avaliação 125vac da tensão

6. Resistência de isolação 500 MΩmin

7. Resistência de contato 30 MΩmax

8. C.A. 1500V RMS 50Hz ou 60Hz da tensão de suporte 1 minuto

9. Perda de inserção: -1.2dB @100KHz-100MHz máximo

10. Perda de retorno: -18dB @1MHz-30MHz mínimo

11. 14dB @30MHz-60MHz mínimo

12. 12dB @60MHz-80MHz mínimo

13. 10dB @80MHz-100MHz mínimo

14. Rejeção de modo comum: -30dB @1MHz-100MHz mínimo

15. Conversa transversal: -30dB @1MHz-100MHz mínimo



Temperaturas do funcionamento e de armazenamento:



1. Temperaturas de funcionamento: -40 a 85℃

2. Temperaturas de armazenamento: -40 a 85℃



Aplicação:



1. Produtos dos trabalhos em rede: NIC, CUBO, interruptor, router, ponte, trabalho

2. Estação: PC/system, impressora, servidor, N.B., modem por cabo de IA, aplicação de XDSL, grupo-parte-caixa



Desenho

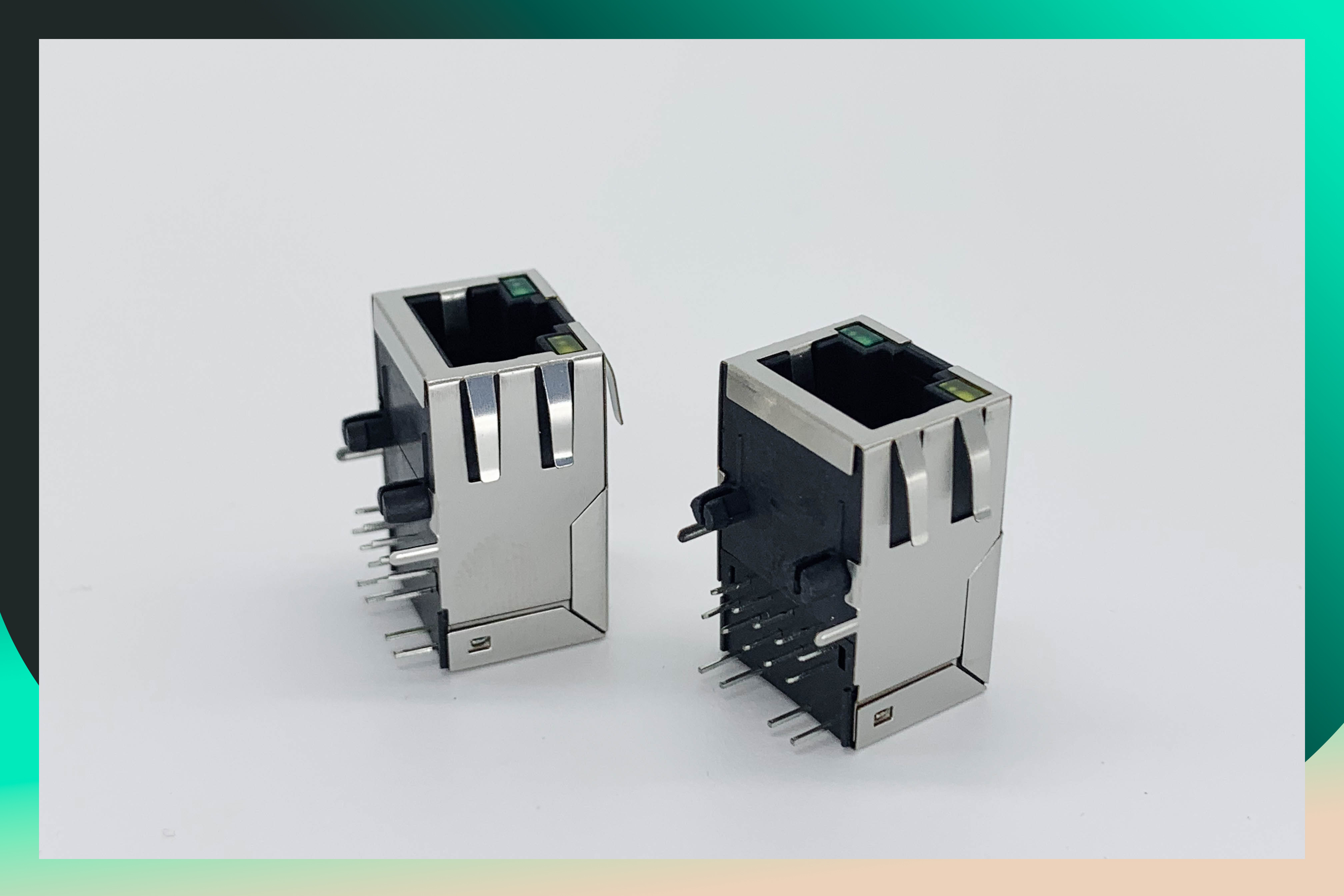

7498011211 SMT RJ45 Connector 1x1 Tab-Down 10 / 100Base-T MIC26023-5134W-LF3 PHCONN 0





Por que escolha a qualidade de PengHui



Qualidade:



Fornecedor do líder de mundo do conector Integrated RJ45 e do conector do PWB



Exceto o chapeamento, da utilização de ferramentas do projeto, carimbando, modelação por injeção, monte, teste, embalando. Toda a etapa está fazendo por nos. Assim nós podemos controlar a qualidade.



1) Fabricado sob controles restritos.

2) 9001:2008 do ISO

3) Certificação do UL

4) Alcance Cetitifaction

5) Conformidade de RoHS

6) OEM para o PULSO

7) Política ambiental ativa

8) Cada módulo testou 3times (não apenas o grupo testado)





Production&Testing

PHC têm o equipamento da automatização de mais de 30 unidades ao produto como possível
PHC cada RJ45 magnético testou 3times (não apenas o grupo testado)
Cada SMT peça de PHC usou a automatização que testa e que embala.

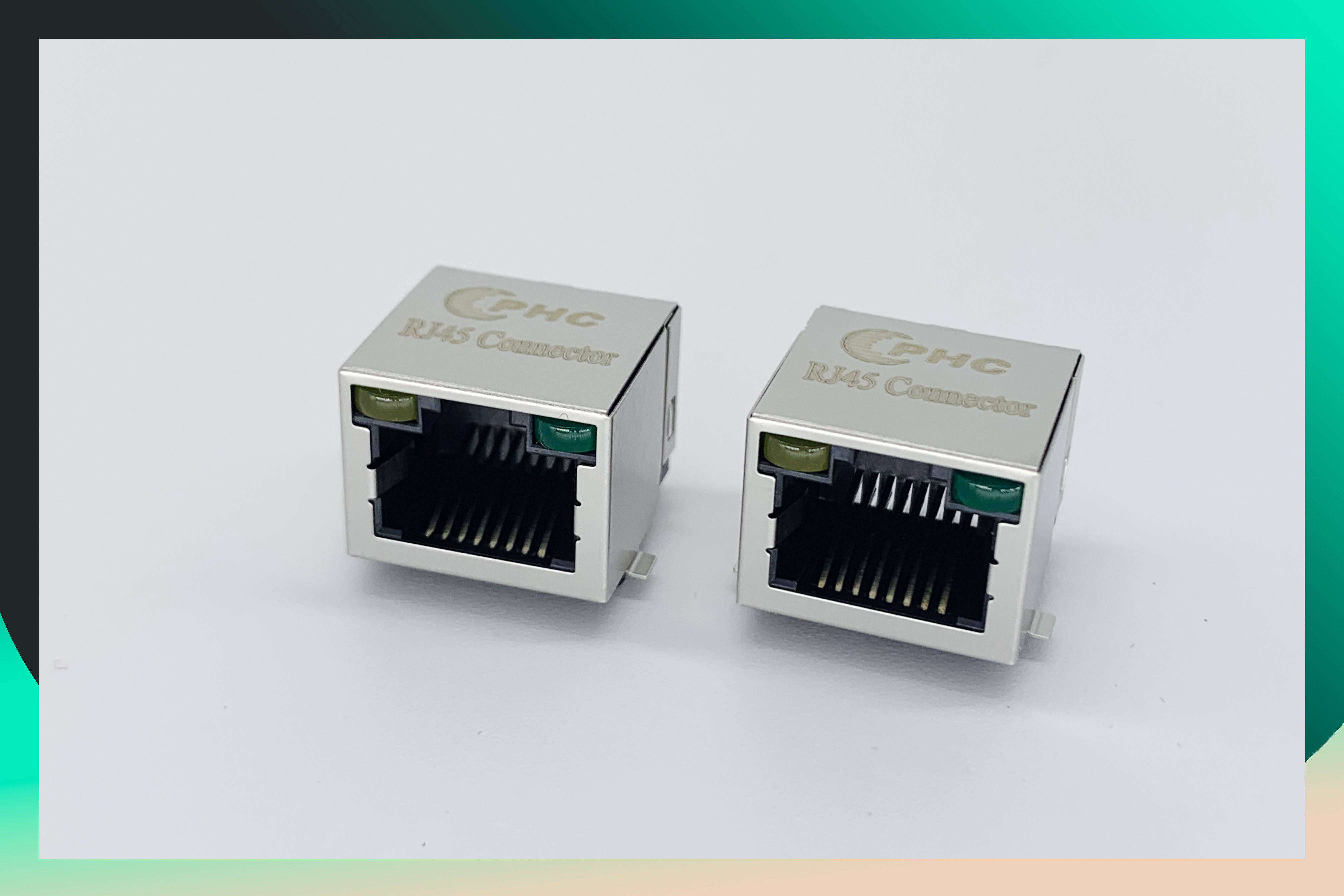

7498011211 SMT RJ45 Connector 1x1 Tab-Down 10 / 100Base-T MIC26023-5134W-LF3 PHCONN 1



Reservado do molde

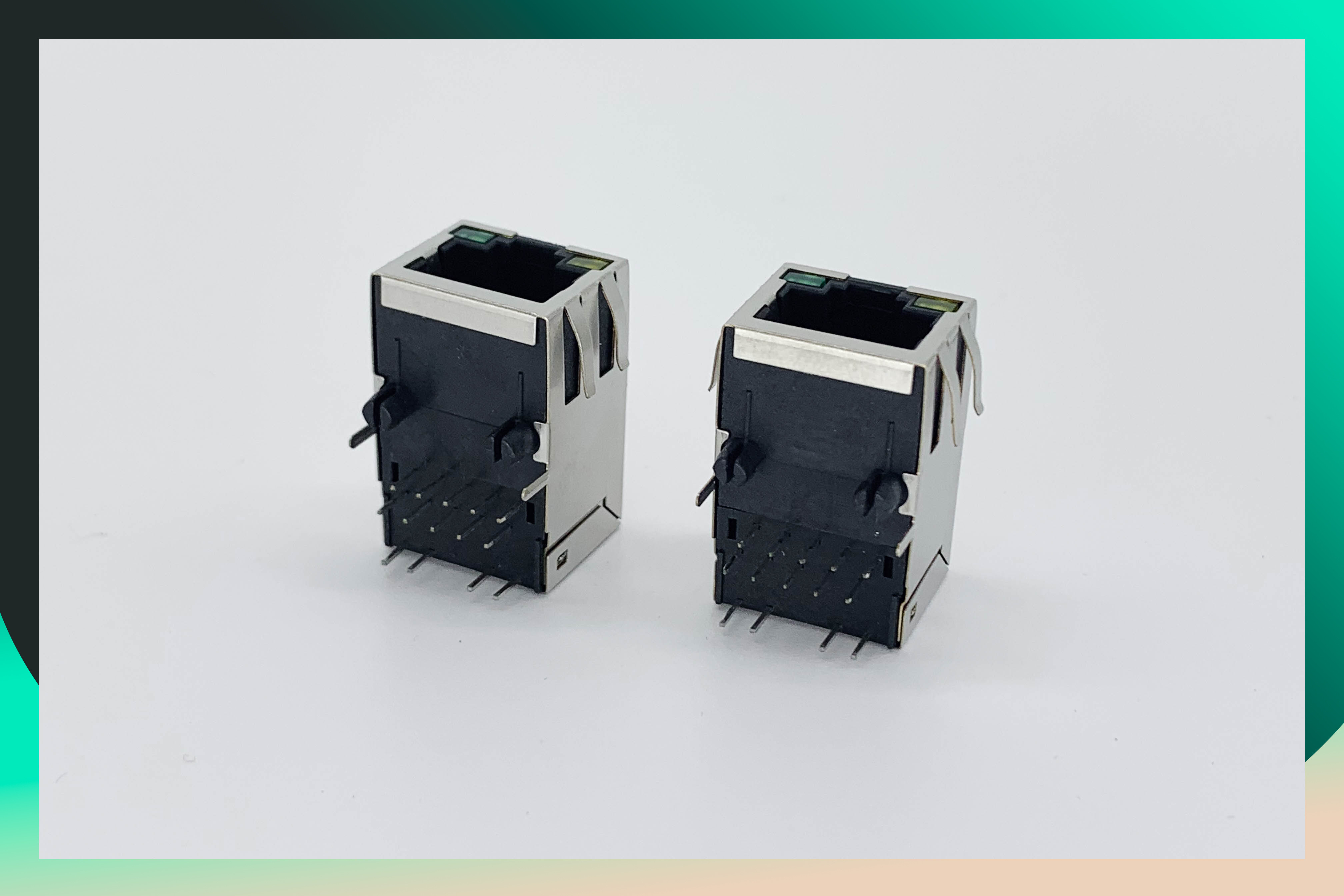

7498011211 SMT RJ45 Connector 1x1 Tab-Down 10 / 100Base-T MIC26023-5134W-LF3 PHCONN 2





Deseje ser seus melhores fornecedor e suporte em suas soluções do conector do Lan
